Дисковый поворотный затвор с алюминиевой рукояткой REON тип RSV81RED DN PN 16
Дисковый поворотный затвор с алюминиевой рукояткой REON тип RSV81RED DN 40 PN 16. DN40, PN16. Официальный партнёр REON.
Все типоразмеры
| Диаметр | Артикул | Цена | Наличие | Заказать |
|---|---|---|---|---|
| DN 40 мм | 040RSV81RED | 4 237 ₽ | ● в наличии | |
| DN 50 мм | 050RSV81RED | 4 356 ₽ | ● в наличии | |
| DN 65 мм | 065RSV81RED | 5 336 ₽ | ● в наличии | |
| DN 80 мм | 080RSV81RED | 5 871 ₽ | ● в наличии | |
| DN 100 мм | 100RSV81RED | 7 178 ₽ | ● в наличии | |
| DN 125 мм | 125RSV81RED | 8 395 ₽ | ● в наличии | |
| DN 150 мм | 150RSV81RED | 9 860 ₽ | ● в наличии | |
| DN 200 мм | 200RSV81RED | 16 375 ₽ | ● в наличии |
Характеристики
| Ру (PN) | 16 бар |
| Тип | RSV81RED |
| Рабочая температура | от -20ºС до +115ºС |
| Макс. температура | +130°С (кратковременно) |
| Бренд | REON |
Описание
Описание
Дисковый поворотный затвор является арматурой общего назначения, используется в различных отраслях в качестве запорного или регулирующего устройства.Область применения
Дисковые поворотные затворы в основном применяются в системах холодного и горячего водоснабжения, а также в системах отопления, вентиляции и кондиционирования. Седловое уплотнение и диск затвора устойчивы к теплоносителям на базе гликолевых и спиртовых антифризов, а также устойчивы к щелочным и нейтральным средам (воздух, азот и т.п.).
Технические характеристики
| 1 | Номинальный диаметр, DN | 25-300 мм |
| 2 | Максимальное давление, РN | 16 бар |
| 3 | Диапазон допустимых температур | От -20˚С до +130˚С |
| 4 | Рабочая температура | От -20˚С до +115˚С |
| 5 | Максимальная температура | +130˚С (кратковременно) |
| 6 | Тип присоединения | Межфланцевый |
| 7 | Класс герметичности | А (по ГОСТ 9544-2015) |
| 8 | Ответные фланцы | Рекомендуется использовать фланцы воротниковые ГОСТ 12821-80 |

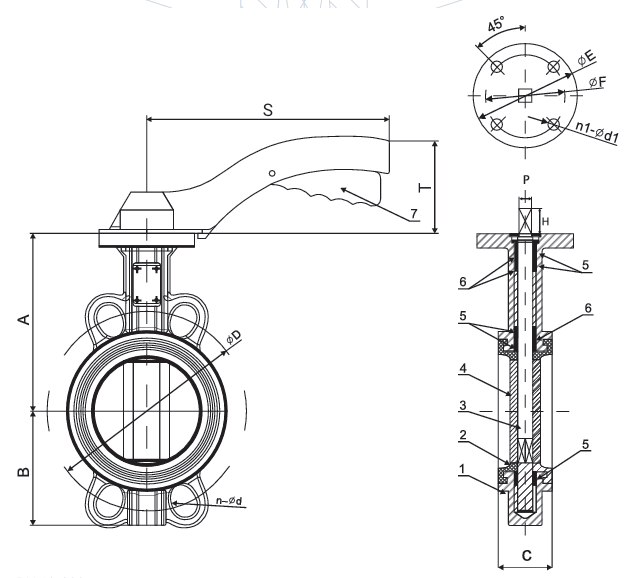

Габаритные и присоединительные размеры
| Артикул | DN | Верхний фланец | Габаритные и присоединительные размеры, мм | Вес, кг | |||||||||
| ISO 5211 | A | B | C | H | P | D | n-d | E | F | n1-d1 | |||
| 025/032RSV81RED | 25/32 | F05 | 93 | 44,5 | 33 | 15 | 9 | 100 | 2-18 | 65 | 50 | 4-8 | 1,2 |
| 040RSV81RED | 40 | F05 | 103 | 57 | 33 | 15 | 9 | 110 | 4-18 | 65 | 50 | 4-8 | 1,65 |
| 050RSV81RED | 50 | F05 | 132 | 73 | 43 | 25 | 9 | 125 | 4-18 | 65 | 50 | 4-8 | 2,6 |
| 065RSV81RED | 65 | F05 | 139 | 88 | 46 | 25 | 9 | 145 | 4-18 | 65 | 50 | 4-8 | 3,1 |
| 080RSV81RED | 80 | F05 | 154 | 95 | 46 | 25 | 9 | 160 | 4(8)-18 | 65 | 50 | 4-8 | 3,65 |
| 100RSV81RED | 100 | F07 | 168 | 108 | 52 | 28 | 11 | 180 | 4(8)-18 | 90 | 70 | 4-10 | 5,25 |
| 125RSV81RED | 125 | F07 | 183 | 128 | 56 | 28 | 14 | 210 | 4(8)-18 | 90 | 70 | 4-10 | 7,7 |
| 150RSV81RED | 150 | F07 | 197 | 143 | 56 | 28 | 14 | 240 | 4(8)-23 | 90 | 70 | 4-10 | 9,05 |
| 200RSV81RED | 200 | F10 | 237 | 175 | 60 | 35 | 17 | 295 | 4(8)-23 | 125 | 102 | 4-12 | 14,8 |
| 250RSV81RED | 250 |
F10 |
268 | 208 | 68 | 45 | 22 | 355 | 12-26 | 125 | 102 | 4-12 | 19 |
| 300RSV81RED | 300 |
F10 |
305 | 238 | 78 | 45 | 22 | 410 | 12-26 | 125 | 102 | 4-12 | 32,1 |
Материалы конструкции DN 25-32
| 1 | Корпус | Высокопрочный чугун GGG40 |
| 2 | Седловое уплотнение | EPDM |
| 3 | Диск | Высокопрочный чугун GGG40 с эпоксидным покрытием, толщиной не менее 400 мкм |
| 4 | Шток | Нержавеющая сталь (AISI410) |
| 5 | Сальниковое уплотнение | EPDM |
| 6 | Прижимная пластина | Сталь 45 |
| 7 | Рукоятка | Алюминий |
Материалы конструкции DN 40-300
| 1 | Корпус | Высокопрочный чугун GGG40 |
| 2 | Седловое уплотнение | EPDM |
| 3 | Шток | Нержавеющая сталь (AISI410) |
| 4 | Диск | Высокопрочный чугун GGG40 с эпоксидным покрытием, толщиной не менее 400 мкм |
| 5 | Подшипник (5 шт) | PTFE |
| 6 | Уплотнительное кольцо (3 шт) | EPDM |
| 7 | Рукоятка | Алюминий |
Диаграмма зависимости «Температура-Давление»
ВНИМАНИЕ, ВАЖНАЯ ИНФОРМАЦИЯ!
-
Использование фланцев с внутренним диаметром меньше номинального диаметра заслонки может привести к блокировке диска, что в свою очередь вызовет серьезное повреждение диска поворотного затвора (рис. 1).
-
В случае использования фланцев с внутренним диаметром больше номинального диаметра затвора фланцы не будут полностью закрывать седловое уплотнение, что может привести к повреждению и деформации седлового уплотнения (рис. 2).
-
Перед началом монтажа важно убедиться, что внутренний диаметр фланцев соответствует номинальному диаметру дискового поворотного затвора (рис. 3).
Положение на трубопроводе и процесс установки
-
Фланцы должны располагаться плоскопараллельно по отношению друг другу на расстоянии, обеспечивающем свободное (без лишних усилий) размещение между ними затвора.
-
2. При установке дисковых поворотных затворов прокладки не используются.
-
Для уменьшения износа седлового уплотнения и в целом увеличения срока службы поворотный затвор рекомендуется устанавливать в горизонтальном положении штока (±30°), особенно при применении затворов в средах, содержащих абразивные частицы.
-
Перед установкой необходимо произвести осмотр уплотнительных поверхностей фланцев. На них не должно быть забоин, раковин, заусенцев, а также других дефектов поверхностей.
-
Перед началом монтажа диск поворотного затвора необходимо немного приоткрыть, но так, чтобы диск не выходил за корпус дискового поворотного затвора (рис. 4).
-
Отцентрируйте поворотный затвор и слег- ка закрутите болты (шпильки), но не затягивайте их. Откройте диск поворотного затвора до положения «полностью открыто» (рис. 5).
-
Затяните болты (шпильки) так, чтобы фланцы и корпус (металлическая часть) затвора соприкасались. Затяжка болтов на межфланцевых соединениях должна быть равномерной по всему пери- метру. Медленно закройте и откройте дисковый поворотный затвор. Если установка затвора была проведена правильно, затвор должен свободно открываться и закрываться (рис. 6).
