Обратный клапан шаровой фланцевый чугунный REON тип RSV34-T DN
Бренд: REON · Диаметры DN40–600 · 15 типоразмеров
Диаметр Ду (DN): выберите — цена обновится
5 950 ₽7 933 ₽−10%
Цена с НДС, за шт · для юрлиц — счёт с полным пакетом документов
В наличии на складе
Артикул: 050RSV34-T · Ру: 16 бар
🛡️Гарантия заводаПаспорт и сертификат
🚚Доставка РФ и СНГСо склада 1–10 дней
📄ДокументыСчёт, УПД, счёт-фактура
🏭Партнёр REONТолько оригинал
Обратный клапан шаровой фланцевый чугунный REON тип RSV34-T DN 40. DN40, PN16. Официальный партнёр REON.
Цены на сайте не являются публичной офертой (ст. 437 ГК РФ) и могут отличаться. Актуальную стоимость и наличие уточняйте у менеджера.
Все типоразмеры
| Диаметр | Артикул | Цена | Наличие | Заказать |
|---|---|---|---|---|
| DN 40 мм | 040RSV34-T | 5 683 ₽ | ○ под заказ | |
| DN 50 мм | 050RSV34-T | 5 950 ₽ | ● в наличии | |
| DN 65 мм | 065RSV34-T | 8 385 ₽ | ● в наличии | |
| DN 80 мм | 080RSV34-T | 10 504 ₽ | ● в наличии | |
| DN 100 мм | 100RSV34-T | 13 791 ₽ | ● в наличии | |
| DN 125 мм | 125RSV34-T | 19 157 ₽ | ● в наличии | |
| DN 150 мм | 150RSV34-T | 27 710 ₽ | ● в наличии | |
| DN 200 мм | 200RSV34-T | 45 837 ₽ | ● в наличии | |
| DN 250 мм | 250RSV34-T | 80 566 ₽ | ● в наличии | |
| DN 300 мм | 300RSV34-T | 114 642 ₽ | ● в наличии | |
| DN 350 мм | 350RSV34-T | 221 245 ₽ | ○ под заказ | |
| DN 400 мм | 400RSV34-T | 292 733 ₽ | ○ под заказ | |
| DN 450 мм | 450RSV34 | по запросу | ○ под заказ | |
| DN 500 мм | 500RSV34 | по запросу | ○ под заказ | |
| DN 600 мм | 600RSV34 | по запросу | ○ под заказ |
Характеристики
| Ру (PN) | 16 бар |
| Тип | RSV34-T |
| Рабочая температура | От -10°С до +70°С |
| Макс. температура | +80°С |
| Бренд | REON |
Описание
Описание
Обратный клапан шаровой используется для защиты трубопровода от обратного потока рабочей среды.Область применения
Обратный клапан шаровой применяется в системах горячего и холодного водоснабжения и канализации, в том числе и ливневой.Технические характеристики
| 1 | Номинальный диаметр, DN | 40-600 мм |
| 2 | Максимальное давление, PN | 16 бар |
| 3 | Диапазон допустимых температур | От -20˚С до +80˚С |
| 4 | Рабочая температура | От -10°С до +70°С |
| 5 | Максимальная температура | +80°С |
| 6 | Присоединение | Фланцевое |
| 7 | Класс герметичности | АА (по ГОСТ 9544-2015) |
Габаритные и присоединительные размеры
| Артикул | DN | Размеры, мм | Масса, кг | ||||||
| L | D | D1 | D2 | n-d | b | H | |||
| 040RSV34-T | 40 | 180 | 150 |
110 |
84 | 4-19 | 19 | 115 | 6,8 |
| 050RSV34-T | 50 | 200 | 165 | 125 | 99 | 4-19 | 19 | 120 | 7,3 |
| 065RSV34-T | 65 | 240 | 185 | 145 | 118 | 4-19 | 19 | 140 | 10,4 |
| 080RSV34-T | 80 | 260 | 200 | 160 | 132 | 8-19 | 19 | 150 | 12,9 |
| 100RSV34-T | 100 | 300 | 220 | 180 | 156 | 8-19 | 19 | 185 | 16,6 |
| 125RSV34-T | 125 | 350 | 250 | 210 | 184 | 8-19 | 19 | 210 | 32,0 |
| 150RSV34-T | 150 | 400 | 285 | 240 | 211 | 8-23 | 19 | 260 | 41,5 |
| 200RSV34-T | 200 | 500 | 340 | 295 | 266 | 8-23/12-23 | 20 | 350 | 70,8 |
| 250RSV34-T | 250 | 600 | 405 | 350/355 | 319 | 12-23/12-28 | 22 | 430 | 117,4 |
| 300RSV34-T | 300 | 700 | 460 | 400/410 | 370 | 12-23/12-28 | 24 | 500 | 168,8 |
| 350RSV34-T | 350 | 800 | 520 | 460/470 | 429 | 16-23/16-28 | 26 | 650 | 213,0 |
| 400RSV34-T | 400 | 900 | 580 | 515/525 | 480 | 16-28/16-31 | 28 | 730 | 320,0 |
| 450RSV34 | 450 | 1000 | 640 | 565/585 | 530 | 20-28/20-31 | 30 | 791 | 422,0 |
| 500RSV34 | 500 | 1150 | 715 | 620/650 | 582 | 20-28/20-34 | 31,5 | 866 | 538,0 |
| 600RSV34 | 600 | 1350 | 840 | 725/770 | 682 | 20-31/20-37 | 36 | 1110 | 976,0 |
Материалы конструкции
| 1 | Корпус | Высокопрочный чугун GGG50 |
| 2 | Шар | Сталь, покрытая NBR |
| 3 | Крышка | Высокопрочный чугун GGG50 |
| 4 | Прокладка крышки | NBR |
| 5 | Болт | Нерж. сталь AISI304 |

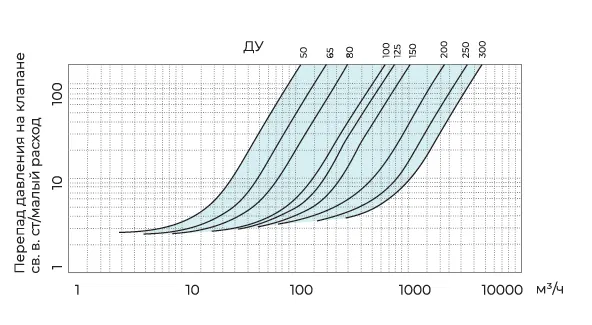

Диаграмма перепада давления на чистой воде при условии горизонтальной установки
Kv (м³/ч) обратного клапана
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| Kv | 80 | 120 | 210 | 310 | 505 | 805 | 1090 | 2050 | 2310 | 4620 | 6290 | 8250 | 10250 | 12800 | 18500 |
Условия монтажа
- Не допускается использовать клапаны обратные на рабочие параметры, отличные от указанных в технической документации.
- Перед началом эксплуатации трубопровод необходимо продуть для удаления окалины и грязи.
- Соосность трубопровода и расстояние между фланцами должны быть в пределах 3-5 мм от идеальных, чтобы в процессе монтажа на клапан не приходилась чрезмерная механическая нагрузка.
- Клапан устанавливается на трубопровод так, чтобы стрелка на его корпусе совпадала с направлением движения среды, и, для обеспечения равномерного износа при эксплуатации, не ближе 3-5 диаметров после поворота трубы.
-

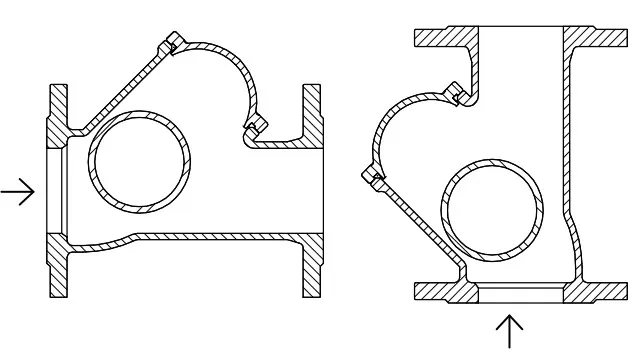

Клапан может устанавливаться на горизонтальном или вертикальном (при условии движения воды снизу вверх) участках трубопровода.
- Требуется обеспечить достаточное пространство вокруг обратного клапана для будущих работ по техническому обслуживанию.
- Поток среды должен быть направлен по стрелке на корпусе клапана.
- Перед монтажом необходимо тщательно очистить уплотнительные поверхности обратного клапана и присоединительных фланцев.
- Затяжку крепежных болтов необходимо осуществлять равномерно.
- После запуска системы убедитесь в отсутствии протечек в местах присоединения.
- Не забудьте проверить на наличие утечек после не- скольких часов работы.
Условия эксплуатации
- Клапаны обратные REON не требуют постоянного ухода.
- Периодически осматривайте клапан на предмет протечки среды.
- Проверку клапана можно провести при замене трубопроводов.
Внимание!
- Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.
- Перед началом технического обслуживания или демонтажем убедитесь, что изделие не находится под давлением и не имеет высокую температуру.
- Не удаляйте с изделия шильдик с маркировкой.
- Проверять обратные клапаны необходимо регулярно, особенно работающие не постоянно, на наличие утечек через уплотнения.
Условия транспортировки и хранения
- Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре -40…+65 °С.
- Не допускается попадание посторонних предметов внутрь или падений изделия.
- Проверку клапана можно провести при замене трубопроводов.
- Изделие должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков.
- При транспортировке корпус изделия должен быть защищен от повреждений.
Гарантийные обязательства
Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи. Все вопросы, связанные с гарантийными обязательствами, обеспечивает предприятие-продавец.
