Обратный клапан шаровой резьбовой REON тип RSV36 DN
Бренд: REON · Диаметры DN25–80 · 6 типоразмеров
Диаметр Ду (DN): выберите — цена обновится
3 435 ₽4 580 ₽−10%
Цена с НДС, за шт · для юрлиц — счёт с полным пакетом документов
В наличии на складе
Артикул: 032RSV36 · Ру: 16 бар
🛡️Гарантия заводаПаспорт и сертификат
🚚Доставка РФ и СНГСо склада 1–10 дней
📄ДокументыСчёт, УПД, счёт-фактура
🏭Партнёр REONТолько оригинал
Обратный клапан шаровой резьбовой REON тип RSV36 DN 25. DN25, PN16. Официальный партнёр REON.
Цены на сайте не являются публичной офертой (ст. 437 ГК РФ) и могут отличаться. Актуальную стоимость и наличие уточняйте у менеджера.
Все типоразмеры
| Диаметр | Артикул | Цена | Наличие | Заказать |
|---|---|---|---|---|
| DN 25 мм | 025RSV36 | 3 138 ₽ | ○ под заказ | |
| DN 32 мм | 032RSV36 | 3 435 ₽ | ● в наличии | |
| DN 40 мм | 040RSV36 | 3 584 ₽ | ○ под заказ | |
| DN 50 мм | 050RSV36 | 4 346 ₽ | ● в наличии | |
| DN 65 мм | 065RSV36 | 6 633 ₽ | ○ под заказ | |
| DN 80 мм | 080RSV36 | 8 534 ₽ | ○ под заказ |
Характеристики
| Ру (PN) | 16 бар |
| Тип | RSV36 |
| Рабочая температура | От -10°С до +70°С |
| Макс. температура | +80°С |
| Бренд | REON |
Описание
Описание
Обратный клапан шаровой используется для защиты трубопровода от обратного потока рабочей среды. Обратный клапан не предназначен для использования в качестве запорной арматуры.Область применения
Обратный клапан шаровой применяется в системах горячего и холодного водоснабжения и канализации, в том числе и ливневой.Технические характеристики
| 1 | Номинальный диаметр, DN | 25-80 мм |
| 2 | Максимальное давление, PN | 16 бар |
| 3 | Рабочая температура | От -10°С до +70°С |
| 4 | Максимальная температура | +80°С |
| 5 | Присоединение | Резьбовое |
| 6 | Класс герметичности | АА (по ГОСТ 9544-2015) |
Габаритные и присоединительные размеры
| Размеры, мм | Размеры резьбы | Масса, кг | ||||
| Артикул | DN | L | ØВ | H | G | |
| 025RSV36 | 25 | 135 | 52 | 70 | 1'' | 1,4 |
| 032RSV36 | 32 | 135 | 52 | 74 | 1 1/4'' | 1,4 |
| 040RSV36 | 40 | 145 | 58 | 94 | 1 1/2'' | 1,8 |
| 050RSV36 | 50 | 175 | 71 | 115 | 2'' | 2,8 |
| 065RSV36 | 65 | 200 | 90 | 130 | 2 1/2'' | 5,5 |
| 080RSV36 | 80 | 248 | 105 | 150 | 3'' | 9,8 |
Материалы конструкции
| 1 | Корпус | Высокопрочный чугун GGG50 |
| 2 | Шар |
NBR (DN25-40); Сталь, покрытая NBR (DN50-80) |
| 3 | Прокладка крышки | NBR |
| 4 | Крышка | Высокопрочный чугун GGG50 |
| 5 | Болт | Нерж. сталь AISI304 |
| 6 | Шайба | Нерж. сталь AISI304 |
| 7 | Гайка | Нерж. сталь AISI304 |
Kv (м³/ч) обратного клапана
| DN | 25 | 32 | 40 | 50 | 65 | 80 |
| Kv | 21 | 29 | 57 | 90 | 140 | 253 |
Условия монтажа
- Не допускается использовать клапаны обратные на рабочие параметры, отличные от указанных в технической документации.
- Перед началом эксплуатации трубопровод необходимо продуть для удаления окалины и грязи.
- Соосность трубопровода и расстояние между фланцами должны быть в пределах 3-5 мм от идеальных, чтобы в процессе монтажа на клапан не приходилась чрезмерная механическая нагрузка.
- Клапан устанавливается на трубопровод так, чтобы стрелка на его корпусе совпадала с направлением движения среды, и, для обеспечения равномерного износа при эксплуатации, не ближе 3-5 диаметров после поворота трубы.
-

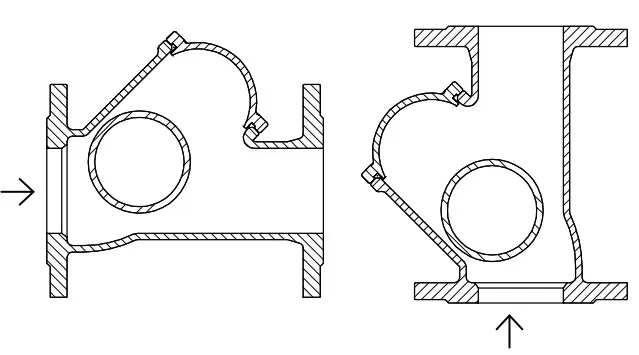

Клапан может устанавливаться на горизонтальном или вертикальном (при условии движения воды снизу вверх) участках трубопровода.
- Требуется обеспечить достаточное пространство вокруг обратного клапана для будущих работ по техническому обслуживанию.
- Поток среды должен быть направлен по стрелке на корпусе клапана.
- Перед монтажом необходимо тщательно очистить уплотнительные поверхности обратного клапана и присоединительных фланцев.
- Затяжку крепежных болтов необходимо осуществлять равномерно.
- После запуска системы убедитесь в отсутствии протечек в местах присоединения.
- Не забудьте проверить на наличие утечек после не- скольких часов работы.
Условия эксплуатации
- Клапаны обратные REON не требуют постоянного ухода.
- Периодически осматривайте клапан на предмет протечки среды.
- Проверку клапана можно провести при замене трубопроводов.
Внимание!
- Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.
- Перед началом технического обслуживания или демонтажем убедитесь, что изделие не находится под давлением и не имеет высокую температуру.
- Не удаляйте с изделия шильдик с маркировкой.
- Проверять обратные клапаны необходимо регулярно, особенно работающие не постоянно, на наличие утечек через уплотнения.
Условия транспортировки и хранения
- Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре -40…+65 °С.
- Не допускается попадание посторонних предметов внутрь или падений изделия.
- Проверку клапана можно провести при замене трубопроводов.
- Изделие должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков.
- При транспортировке корпус изделия должен быть защищен от повреждений.
Гарантийные обязательства
Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи. Все вопросы, связанные с гарантийными обязательствами, обеспечивает предприятие-продавец.
