Гибкие вставки (виброкомпенсаторы) резиновые фланцевые REON тип RSV12-EU DN

Описание

Гибкая вставка (виброкомпенсатор) является арматурой общего назначения, предназначен для снижения шума, вибрации, гидравлических ударов, для компенсации продольных, поперечных смещений, сдвига. Используется для обвязки насосов, вентиляционного оборудования, компрессорного оборудования и другого оборудования, создающего вибрацию или шум в системе.

Область применения

Гибкие вставки применяются в системах отопления, холодного и горячего водоснабжения.

Технические характеристики

1	Номинальный диаметр, DN	25-600 мм
2	Максимальное давление, PN	16 бар
3	Диапазон допустимых температур	От -10ºС до +110ºС
4	Рабочая температура	От -20˚С до +95˚С
5	Максимальная температура	+110˚С (кратковременно)
6	Присоединение	Фланцевое

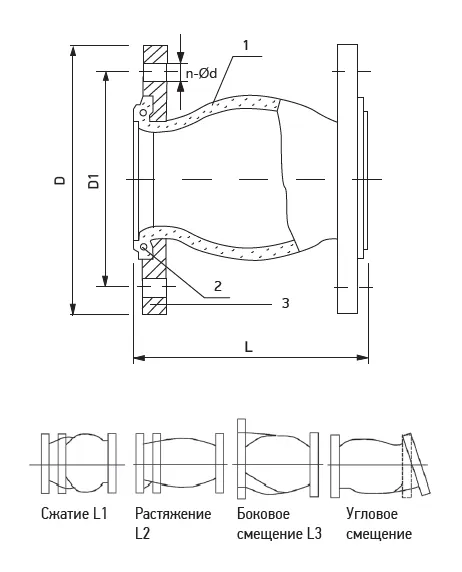

Габаритные и присоединительные размеры

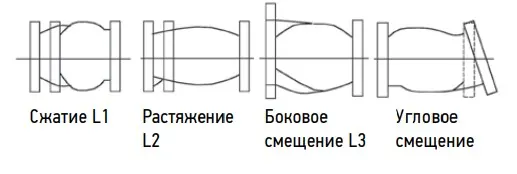

Артикул	DN	L	D1	D	L1 сжатие	L2 растяжение	L3 боковое смещение	n-Ød	Угловое смещение (изгиб)	Масса, кг
PN16
025RSV12-EU	25	95	85	115	6	8	8	4-Ø14	15⁰	2,9
032RSV12-EU	32	95	100	140	8	4	8	4-Ø18		2.9
040RSV12-EU	40	95	110	150	8	4	8	4-Ø18		3.5
050RSV12-EU	50	105	125	165	8	5	8	4-Ø18		4,1
065RSV12-EU	65	115	145	185	12	6	10	4-Ø18		5,0
080RSV12-EU	80	130	160	200	12	6	10	8-Ø18		5.9
100RSV12-EU	100	135	180	220	18	10	12	8-Ø18		7,2
125RSV12-EU	125	170	210	250	18	10	12	8-Ø18		9.5
150RSV12-EU	150	180	240	285	18	10	12	8-Ø22		12.6
200RSV12-EU	200	205	295	340	25	14	22	12-Ø22		17
250RSV12-EU	250	240	355	405	25	14	22	12-Ø26		24,8
300RSV12-EU	300	260	410	460	25	14	22	12-Ø26		32,2
350RSV12-EU	350	265	470	520	25	16	22	16-Ø26		41.7
400RSV12-EU	400	265	525	580	25	16	22	16-Ø30		46,5
450RSV12-EU	450	265	585	640	25	16	22	20-Ø30		62
500RSV12-EU	500	265	650	715	25	16	22	20-Ø33		84
600RSV12-EU	600	265	770	840	25	16	22	20-Ø36		105
PN10
200RSV13-EU	200	205	295	340	25	14	22	8-Ø23	15⁰	17
250RSV13-EU	250	240	350	395	25	14	22	12-Ø23		24,8
300RSV13-EU	300	260	400	445	25	14	22	12-Ø23		32,2
350RSV13-EU	350	265	460	505	25	16	22	16-Ø23		27,5
400RSV13-EU	400	265	515	565	25	16	22	16-Ø26		46,5
450RSV13-EU	450	265	565	615	25	16	22	20-Ø26		48,7
500RSV13-EU	500	265	620	670	25	16	22	20-Ø26		61
600RSV13-EU	600	265	725	780	25	16	22	20-Ø30		68,5

Материалы конструкции

1	Корпус	EPDM, армирован нейлоновым шинным кордом
2	Проволочное кольцо	Стальная проволока
3	Фланец	Сталь СТ.20

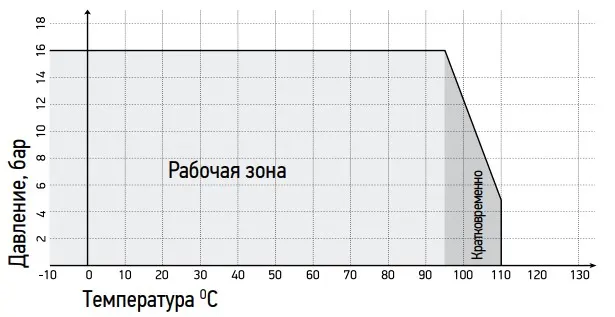

Диаграмма зависимости «Температура-Давление»

Внимание!

Недопустима одновременная работа компенсатора на растяжение и сдвиг.

Условия монтажа

При установке гибкой вставки необходимо тщательно очистить уплотнительные поверхности и присоединительные фланцы.

Условия эксплуатации

• Гибкие вставки должны использоваться строго по назначению в соответствии с рабочими параметрами, указанными в технической документации.
• Для своевременного выявления и устранения неисправностей необходимо периодически подвергать гибкие вставки осмотру и проверке.
• Осмотр производится в соответствии с правилами и нормами, принятыми на предприятии.

Внимание!

Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.

Инструкция по монтажу

1. Соблюдать параметры, указанные в таблицах.
2. Установку гибкой вставки необходимо выполнить после закрепления трубопроводов. Недопустимо использование компенсатора в качестве опорной конструкции.
3. Не рекомендуется, чтобы предварительное сжатие гибкой вставки при монтаже превышало 3-5 мм.
4. Недопустимо скручивание гибкой вставки при монтаже.
5. Перед началом монтажа необходимо отцентрировать подводящий и отводящий трубопроводы, зафиксировав их на расстоянии не менее трех диаметров трубы от гибкой вставки.
6. Болты должны быть установлены без прямого контакта с резиной (гайки устанавливаются на стороне, противоположной резиновым элементам – на стороне трубопровода).
7. Исключить возможность повреждения гибкой вставки острыми краями трубы.
8. Недопустима одновременная работа гибкой вставки на растяжение и сдвиг.
9. При установке гибкой вставки на всасывании насоса недопустимо растяжение.
10. .При проведении сварочных работ в непосредственной близости от гибкой вставки она должна быть защищена или демонтирована.
11. Не рекомендуется окрашивать гибкую вставку или покрывать её слоем изоляции.
12. .Хранить гибкие вставки следует в ненагруженном состоянии в сухом прохладном месте.
13. .При монтаже фланцевых вставок на уже существующий трубопровод расстояние между присоединительными фланцами трубопровода не должно превышать значение длины гибкой вставки +3 мм.
14. .Моменты затяжек гаек крепления гибких вставок: – для диаметров до DN80 (включительно) – 60 Нм, – для диаметров свыше DN80 – 80 Нм.

Условия транспортировки и хранения

• Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40…+65 °С.
• Изделие должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков.
• При транспортировке корпус изделия должен быть защищен от повреждений.
• Условия транспортировки и хранения по группе Ж1 ГОСТ 15150-69.

Гарантийные обязательства

Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи. Все вопросы, связанные с гарантийными обязательствами, обеспечивает предприятие-продавец.
