Обратный клапан тарельчатый REON тип RSV31 DN

Описание

Обратный клапан межфланцевый предназначен для защиты трубопровода и установленного оборудования от обратного потока рабочей среды. Отличительные характеристики обратного клапана: надежность, бесшумная работа, низкое гидравлическое сопротивление.

Область применения

Обратный клапан применяется в системах отопления, холодного и горячего водоснабжения, пар, воздух, пищевые среды, агрессивные среды. Обратный клапан не предназначен для использования в качестве запорной арматуры. Класс герметичности – D по ГОСТ 9544-2015.

Технические характеристики

1	Номинальный диаметр, DN	15-200 мм
2	Максимальное давление, PN	40 бар
3	Диапазон допустимых температур	От -40˚С до +300˚С
4	Рабочая температура, Траб	От -20°С до +240°С
5	Максимальная температура, Тмах	+300°С (кратковременно)
6	Присоединение	Межфланцевое
7	Класс герметичности	D (по ГОСТ 9544-2015)

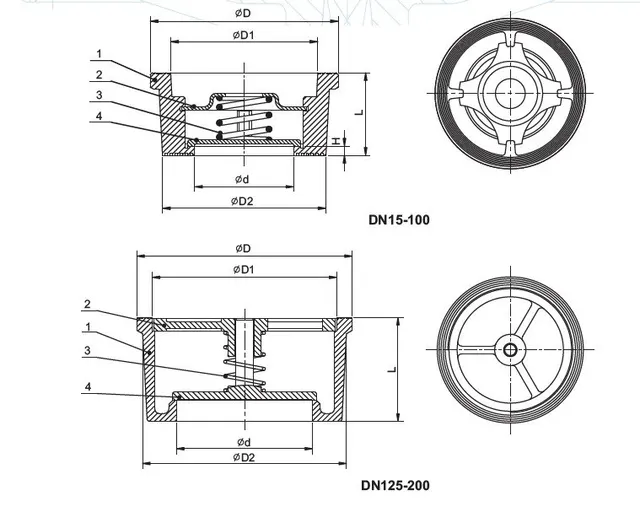

Габаритные и присоединительные размеры

Артикул	Размеры, мм							Масса, кг
	DN	Ød	ØD	ØD1	ØD2	H	L
015RSV31	15	15	39	28,5	32	3	16	0,08
020RSV31	20	20	46	36,2	40	3	19	0,11
025RSV31	25	25	54	43,3	46	3	21	0,15
032RSV31	32	32	70	56	60	3,5	27	0,3
040RSV31	40	40	83	68,5	72	3,5	31	0,42
050RSV31	50	49	96	80,5	84	4	40	0,66
065RSV31	65	62	115	99	103	5	46	1,02
080RSV31	80	75	135	117	123	5	50	1,57
100RSV31	100	85	153	135	140	6	60	2,28
125RSV31	125	118	187	160	177	18	90	5,5
150RSV31	150	140	217	187	205	23	106	8,3
200RSV31	200	185	274	240	261	32	140	16,1

Материалы конструкции

1	Корпус	Нержавеющая сталь AISI 316 (CF8M)
2	Задняя крышка	Нержавеющая сталь AISI 316 (CF8M)
3	Пружина	Нержавеющая сталь AISI 316 (CF8M)
4	Диск	Нержавеющая сталь AISI 316 (CF8M)

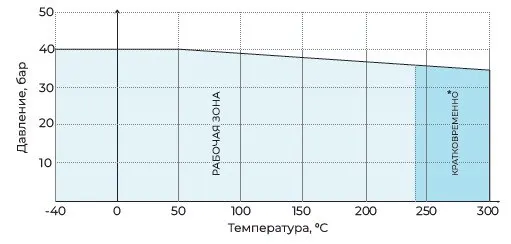

Диаграмма зависимости «Температура-Давление»

Kv (м³/ч) обратного клапана

DN	15	20	25	32	40	50	65	80	100	125	150	200
Kv	4,4	6,8	10	18,1	27,4	44,8	75	109,1	152,3	192	255	425

Условия монтажа

• Не допускается использовать клапаны обратные на рабочие параметры, отличные от указанных в технической документации.
• Перед началом эксплуатации трубопровод необходимо продуть для удаления окалины и грязи.
• Соосность трубопровода и расстояние между фланцами должны быть в пределах 3-5 мм от идеальных, чтобы в процессе монтажа на клапан не приходилась чрезмерная механическая нагрузка.
• Клапан устанавливается на  трубопровод так, чтобы стрелка на его корпусе совпадала с направлением движения среды, и, для обеспечения равномерного износа при эксплуатации, не ближе 3-5 диаметров после поворота трубы.
• Клапан может устанавливаться на вертикальном, наклонном и на горизонтальном участках трубопровода, т.е. в любом положении.
• Предпочтительное монтажное положение на наклонном или вертикальном трубопроводе при направлении движения воды снизу вверх. На горизонтальном участке желательно устанавливать клапан таким образом, чтобы шток был параллелен земле (не вертикален).

• Требуется обеспечить достаточное пространство вокруг обратного клапана для будущих работ по техническому обслуживанию.
• Поток среды должен быть направлен по стрелке на корпусе клапана.
• Перед монтажом необходимо тщательно очистить уплотнительные поверхности обратного клапана и присоединительных фланцев.
• Затяжку крепежных болтов необходимо осуществлять равномерно.
• После запуска системы убедитесь в отсутствии протечек в местах присоединения.
• Не забудьте проверить на наличие утечек после нескольких часов работы.

Условия эксплуатации

• Клапаны обратные REON не требуют постоянного ухода.
• Периодически осматривайте клапан на предмет протечки среды.
• Проверку клапана можно провести при замене трубопроводов.

Внимание!

Условия транспортировки и хранения

Гарантийные обязательства

Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи. Все вопросы, связанные с гарантийными обязательствами, обеспечивает предприятие-продавец.
