✓ Оригинал REON● В наличии🔥 14 размеров
Вентиль запорный фланцевый с сильфонным уплотнением REON тип RSV17 DN PN16
Бренд: REON · Диаметры DN15–300 · 14 типоразмеров
Диаметр Ду (DN): выберите — цена обновится
7 217 ₽9 623 ₽−10%
Цена с НДС, за шт · для юрлиц — счёт с полным пакетом документов
В наличии на складе
Артикул: 015RSV17 · Ру: 16 бар
🛡️Гарантия заводаПаспорт и сертификат
🚚Доставка РФ и СНГСо склада 1–10 дней
📄ДокументыСчёт, УПД, счёт-фактура
🏭Партнёр REONТолько оригинал
Вентиль запорный фланцевый с сильфонным уплотнением REON тип RSV17 DN 15 PN16. DN15, PN16. Официальный партнёр REON.
Цены на сайте не являются публичной офертой (ст. 437 ГК РФ) и могут отличаться. Актуальную стоимость и наличие уточняйте у менеджера.
Все типоразмеры
| Диаметр | Артикул | Цена | Наличие | Заказать |
|---|---|---|---|---|
| DN 15 мм | 015RSV17 | 7 217 ₽ | ● в наличии | |
| DN 20 мм | 020RSV17 | 7 732 ₽ | ● в наличии | |
| DN 25 мм | 025RSV17 | 9 059 ₽ | ● в наличии | |
| DN 32 мм | 032RSV17 | 10 989 ₽ | ● в наличии | |
| DN 40 мм | 040RSV17 | 12 524 ₽ | ○ под заказ | |
| DN 50 мм | 050RSV17 | 14 662 ₽ | ○ под заказ | |
| DN 65 мм | 065RSV17 | 17 959 ₽ | ● в наличии | |
| DN 80 мм | 080RSV17 | 25 522 ₽ | ○ под заказ | |
| DN 100 мм | 100RSV17 | 31 591 ₽ | ○ под заказ | |
| DN 125 мм | 125RSV17 | 47 768 ₽ | ○ под заказ | |
| DN 150 мм | 150RSV17 | 61 529 ₽ | ○ под заказ | |
| DN 200 мм | 200RSV17 | 122 117 ₽ | ● в наличии | |
| DN 250 мм | 250RSV17 | 199 703 ₽ | ● в наличии | |
| DN 300 мм | 300RSV17 | 241 461 ₽ | ○ под заказ |
Характеристики
| Ру (PN) | 16 бар |
| Тип | RSV17 |
| Макс. температура | +300°С |
| Бренд | REON |
Описание
Описание
Вентиль запорный фланцевый с сильфонным уплотнением является арматурой общего назначения, используется в различных отраслях в качестве запорного устройства. Уплотнением по штоку является сильфон из нержавеющей стали. Данный тип вентиля в процессе работы не требует сервисного обслуживания, т.к. в нем используется сильфонное уплотнение.
Область применения
Вентиль запорный фланцевый с сильфонным уплотнением применяется в системах холодного и горячего водоснабжения, пар, нейтральные среды, на слабых кислотах и щелочах.Технические характеристики
| 1 | Номинальный диаметр, DN | 15-300 мм |
| 2 | Максимальное давление, PN | 16 бар |
| 3 | Максимальная температура | +300˚С |
| 4 | Присоединение | Фланцевое |
| 5 | Класс герметичности | А (по ГОСТ 9544-2015) |

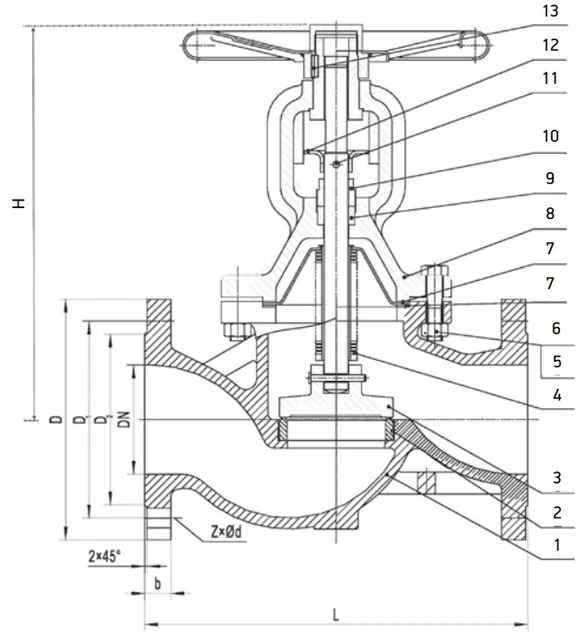

Габаритные и присоединительные размеры
| Артикул | DN | Размеры, мм | Масса, кг | ||||||
| L | H | D | D1 | D2 | b-f | Z-Ød | |||
| 015RSV17 | 15 | 130 | 167 | 95 | 65 | 46 | 14-2 | 4-Ø14 | 3,7 |
| 020RSV17 | 20 | 150 | 167 | 105 | 75 | 56 | 16-2 | 4-Ø14 | 4,4 |
| 025RSV17 | 25 | 160 | 175 | 115 | 85 | 65 | 16-2 | 4-Ø14 | 5,6 |
| 032RSV17 | 32 | 180 | 186 | 140 | 100 | 76 | 18-2 | 4-Ø19 | 8,1 |
| 040RSV17 | 40 | 200 | 220 | 150 | 110 | 84 | 18-2 | 4-Ø19 | 9,9 |
| 050RSV17 | 50 | 230 | 239 | 165 | 125 | 99 | 20-2 | 4-Ø19 | 13,3 |
| 065RSV17 | 65 | 290 | 266 | 185 | 145 | 118 | 20-2 | 4-Ø19 | 20,8 |
| 080RSV17 | 80 | 310 | 317 | 200 | 160 | 132 | 22-2 | 8-Ø19 | 28,3 |
| 100RSV17 | 100 | 350 | 339 | 220 | 180 | 156 | 24-2 | 8-Ø19 | 38,0 |
| 125RSV17 | 125 | 400 | 411 | 250 | 210 | 184 | 26-2 | 8-Ø19 | 58,0 |
| 150RSV17 | 150 | 480 | 441 | 285 | 240 | 211 | 26-2 | 8-Ø23 | 75,0 |
| 200RSV17 | 200 | 600 | 499 | 340 | 295 | 266 | 30-2 | 12-Ø23 | 122,0 |
| 250RSV17 | 250 | 730 | 530 | 405 | 355 | 319 | 32-3 | 12-Ø28 | 208,0 |
| 300RSV17 | 300 | 850 | 640 | 460 | 410 | 375 | 32-3 | 12-Ø28 | 350,0 |

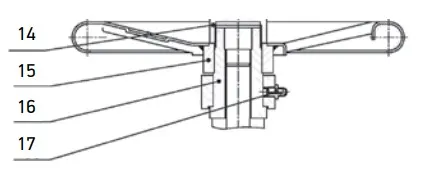

Материалы конструкции
| 1 | Корпус | Чугун GG25 |
| 2 | Кольцо корпуса | Нержавеющая сталь x20Cr13 |
| 3 | Клапан | Нержавеющая сталь x20Cr13 |
| 4 | Сильфон | Нержавеющая сталь 08Х17Н13М2Т |
| 5 | Болт | Сталь |
| 6 | Гайка | Сталь |
| 7 | Прокладка | Графит |
| 8 | Крышка корпуса | Чугун GG25 |
| 9 | Уплотнение | Графит |
| 10 | Запорный винт | Сталь |
| 11 | Шток | Нержавеющая сталь x20Cr13 |
| 12 | Ограничитель положения | Сталь |
| 13 | Штифт | Сталь |
| 14 | Гайка | Сталь |
| 15 | Штурвал | Сталь |
| 16 | Втулка | Бронза |
| 17 | Масленка | Бронза |

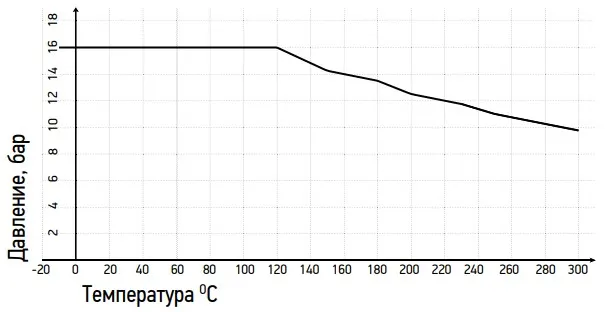

Диаграмма зависимости «Температура-Давление»
Kv (м³/ч) вентиля запорного
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| Kv | 5,9 | 7,4 | 13 | 18 | 30 | 41 | 79 | 115 | 181 | 225 | 364 | 690 | 1010 | 1460 |
Условия монтажа
- Перед монтажом необходимо произвести осмотр, очистить (продуть) трубопроводы от грязи, песка, окалины, снять заглушки с проходных отверстий.
- Затяжку крепежных элементов необходимо осуществлять равномерно. После запуска системы убедитесь в отсутствии протечек в местах присоединения.
- Для удобства обслуживания и осмотра рекомендуется устанавливать вентиля в следующих рабочих приложениях:
- вертикальном (при положении маховика сверху);
- горизонтальном (при положении маховика с отклонением от вертикали не более 90°).
Условия эксплуатации
- Вентили должны использоваться строго по назначению в соответствии с рабочими параметрами, указанными в технической документации.
- Для своевременного выявления и устранения неисправностей необходимо периодически подвергать вентиль осмотру и проверке.
- Вентиль с сильфонным уплотнением в процессе работы не требует сервисного обслуживания, т.к. в нем используется сильфонное уплотнение.
- Данные вентили должны использоваться только для открытия или закрытия потока среды и не предназначены для регулирования.
Условия транспортировки и хранения
- Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40…+65°С.
- Не допускается попадание посторонних предметов внутрь или падение изделия.
- Изделие должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков.
- При транспортировке корпус изделия должен быть защищен от повреждений.
