Гибкие вставки (виброкомпенсаторы) резиновые резьбовые REON тип RSV11 DN PN16

Описание

Гибкая вставка (виброкомпенсатор) является арматурой общего назначения, предназначен для снижения шума, вибрации, гидравлических ударов, для компенсации продольных, поперечных смещений, сдвига. Используется для обвязки насосов, вентиляционного оборудования, компрессорного оборудования и другого оборудования, создающего вибрацию или шум в системе.

Область применения

Гибкие вставки применяются в системах отопления, холодного и горячего водоснабжения.

Технические характеристики

1	Номинальный диаметр, DN	15-50 мм
2	Максимальное давление, PN	16 бар
3	Диапазон допустимых температур	От -10ºС до +110ºС
4	Рабочая температура	От -10˚С до +95˚С
5	Максимальная температура	+110˚С
6	Присоединение	Резьбовое

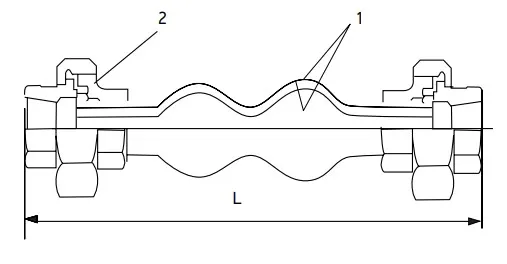

Габаритные и присоединительные размеры

Артикул	DN	L	L1 сжатие	L2 растяжение	L3 боковое смещение	Угловое смещение (изгиб)	Масса
015RSV11	15	190	22	5	22	45°	0,4
020RSV11NEW	20	205	22	6	22		0,7
025RSV11NEW	25	205	22	6	22		1,15
040RSV11NEW	40	205	22	6	22		1,95
050RSV11NEW	50	205	22	6	22		2,5

Материалы конструкции

1	Корпус	EPDM, армирован нейлоновым шинным кордом
2	Муфта	Чугун, покрытый никелем

Диаграмма зависимости «Температура-Давление»

Внимание!

Недопустима одновременная работа компенсатора на растяжение и сдвиг.

Условия монтажа

При установке гибкой вставки необходимо тщательно очистить уплотнительные поверхности и присоединительные фланцы.

Условия эксплуатации

• Гибкие вставки должны использоваться строго по назначению в соответствии с рабочими параметрами, указанными в технической документации.
• Для своевременного выявления и устранения неисправностей необходимо периодически подвергать гибкие вставки осмотру и проверке.
• Осмотр производится в соответствии с правилами и нормами, принятыми на предприятии.

Внимание!

Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.

Инструкция по монтажу

1. Соблюдать параметры, указанные в таблицах.
2. Установку гибкой вставки необходимо выполнить после закрепления трубопроводов. Недопустимо использование компенсатора в качестве опорной конструкции.
3. Не рекомендуется, чтобы предварительное сжатие гибкой вставки при монтаже превышало 3-5 мм.
4. Недопустимо скручивание гибкой вставки при монтаже.
5. Перед началом монтажа необходимо отцентрировать подводящий и отводящий трубопроводы, зафиксировав их на расстоянии не менее трех диаметров трубы от гибкой вставки.
6. Болты должны быть установлены без прямого контакта с резиной (гайки устанавливаются на стороне, противоположной резиновым элементам – на стороне трубопровода).
7. Исключить возможность повреждения гибкой вставки острыми краями трубы.
8. Недопустима одновременная работа гибкой вставки на растяжение и сдвиг.
9. При установке гибкой вставки на всасывании насоса недопустимо растяжение.
10. .При проведении сварочных работ в непосредственной близости от гибкой вставки она должна быть защищена или демонтирована.
11. Не рекомендуется окрашивать гибкую вставку или покрывать её слоем изоляции.
12. .Хранить гибкие вставки следует в ненагруженном состоянии в сухом прохладном месте.
13. .При монтаже фланцевых вставок на уже существующий трубопровод расстояние между присоединительными фланцами трубопровода не должно превышать значение длины гибкой вставки +3 мм.
14. .Моменты затяжек гаек крепления гибких вставок: – для диаметров до DN80 (включительно) – 60 Нм, – для диаметров свыше DN80 – 80 Нм.

Условия транспортировки и хранения

• Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40…+65 °С.
• Изделие должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков.
• При транспортировке корпус изделия должен быть защищен от повреждений.
• Условия транспортировки и хранения по группе Ж1 ГОСТ 15150-69.

Гарантийные обязательства

Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи. Все вопросы, связанные с гарантийными обязательствами, обеспечивает предприятие-продавец.
